유니티(C#)으로 그래프를 그리는 방법.

유니티는 어떤 UI개발 툴이 아니기 때문에

기본적으로 그래프를 그리는 기능은 없는 것으로 보인다.

그래서 나(필자)는 점을 오브젝트로 만들어 뒀음을

참고하고 이 방법이 자신의 프로젝트나 원하는 바에

어긋나지 않는다면 사용하길 바란다.

---

먼저, 2d 프로젝트를 하나 생성해 준다.

그리고 가장 처음으로 점 오브젝트를

프리팹화 시켜줘야 하는데,



프리팹이란 일종의 복사본이다. (아래의 자세한 게시물)

https://alpaca-code.tistory.com/12(프리팹 게시물)

유니티 Prefab(프리팹)에 대해.



옛날에 올린 글이라 글의 길이가 짧으니 간단히 읽어보길 바란다.



본격적으로 만들어보겠다.

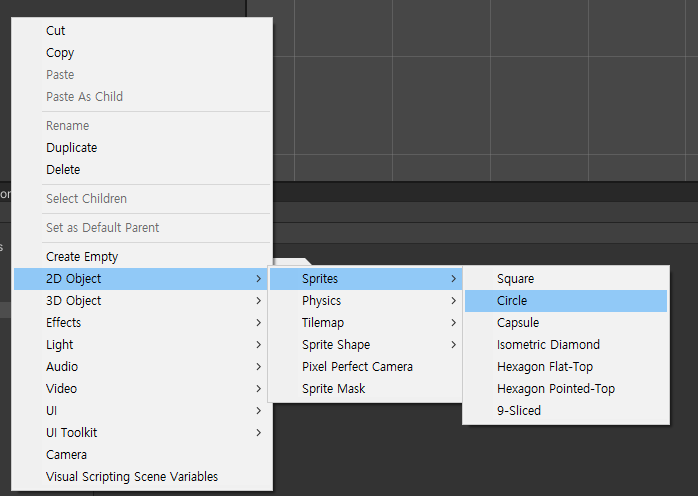

2D Object -> Sprites -> Circle를 클릭하여 점?을 생성해 준다.

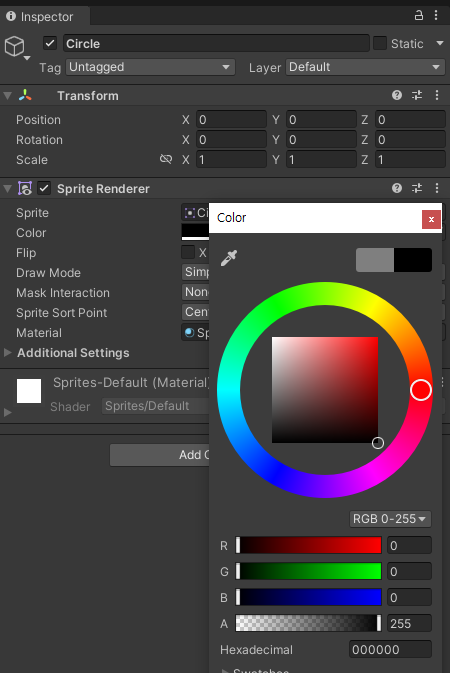

그리고 점을 검은색으로 바꿔준다.

우리는 검은색이 된 점을 위해서

카메라의 배경을 하얀색으로 바꿔줘야 한다.

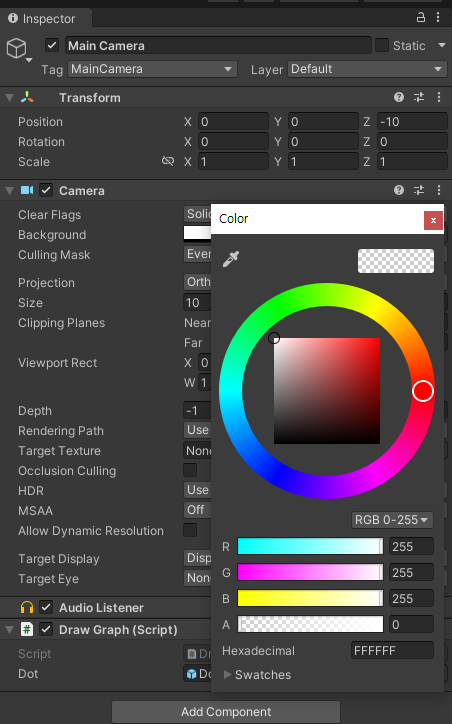

Main Camera를 클릭해 준다.

카메라 오브젝트의

Camera 컴포넌트의 Background를 눌러서

하얀색으로 변경해 준다.

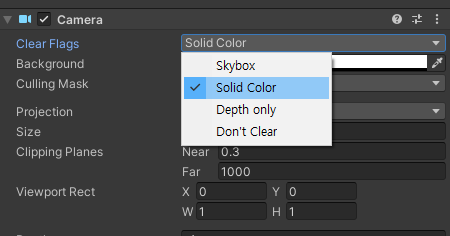

Clear Flags를 Solid Color로 변경해주면 더 좋다.



상관없지만 조금 더 적절한 세팅임.

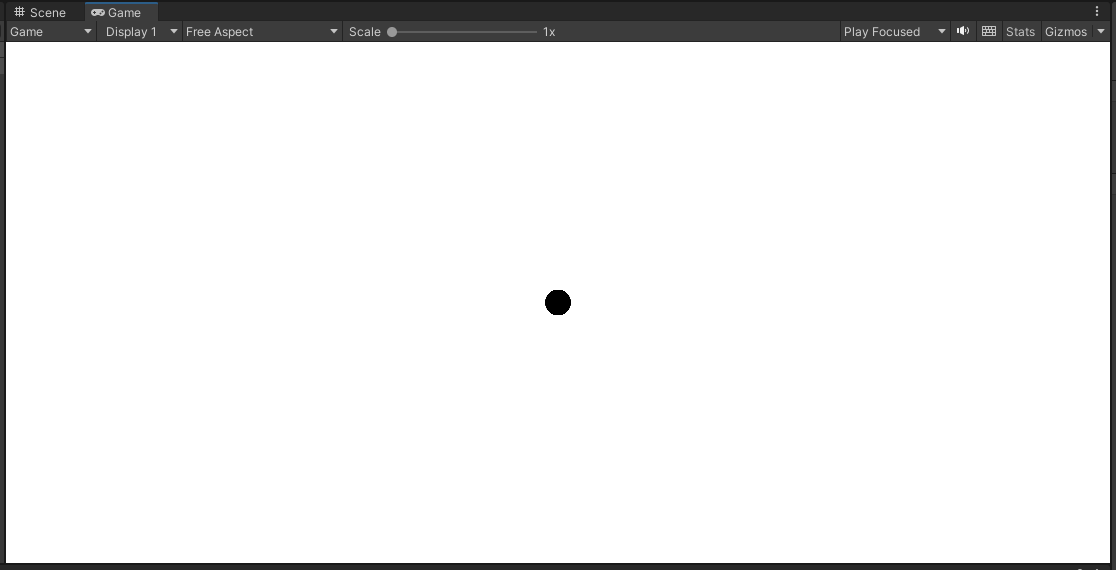

그럼 대충 이런 화면일 텐데,

하이어리키 창에서 점 오브젝트를

프로젝트 창으로 끌고 와준다.(프리팹 화)

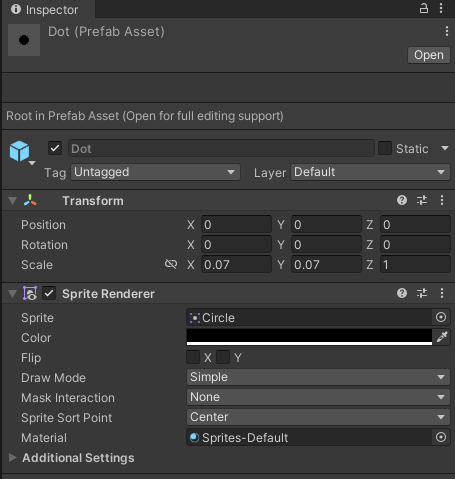

그럼 이렇게 Dot이라는 이름의 점 프리팹이 형성된다.

---

이제 본격적으로 코드를 짜보겠다.

public GameObject Dot; //점 오브젝트를 가져옴.

    void Start() //시작할때
    {
        for(float i = -45 ; i < 45; i += 0.05f) { //0.05씩 늘려가며 -45에서 45가 될때까지 반복

        }
    }

먼저 이런 코드를 짜봤다.

어떤 함수의 그래프는 조금씩 늘어가는

x좌표에 대응하는 y좌표의 집합이기에

for문을 이용해서 x를 조금씩 늘려가게 하여

선처럼 만드려고 노력했다. (잘 읽어보세요)

---

이제 점을 찍는 함수를 구현해 보자.

void DrawDot(GameObject obj, Vector2 posi) { //점 찍는 함수
        GameObject dot = Instantiate(obj) as GameObject; //점 생성
        dot.transform.position = posi; //점을 posi위치로 옮김.
}

이제 점을 찍는 함수까지 구현했다.

하지만 우리는 어디로 찍을 지도받아와야 한다.



지금은 처음 하는 것이기에

가장 쉬운 일차함수를 짜는 함수를 만들어보자.

Vector2 linearFunction(float Rotation, float plusY, float X) { //1차 함수
        float Y;
        Y = Rotation * X + plusY; //y = ax + b (일차함수) a가 기울기라서 Rotation으로 지정, b는 y절편이라고도 하기에 plusY로 지음.
        return new Vector2(X,Y); //우리가 넣은 X에 대응하는 Y를 계산하여 순서쌍 (X,Y)리턴
    }

이제 종합해 보자. (위의 주석을 잘 읽어보세요)

void Start() //시작할때
    {
        for(float i = -45 ; i < 45; i += 0.05f) { //(사실상) 무한대로 점 찍기
            DrawDot(Dot, linearFunction(1,0,i)); //점찍기(일차함수인데 기울기가 1이고, y절편이 0인 함수.)
        }
    }

드디어 완성하였다.

이제 유니티를 켜서

아무 오브젝트(카메라에 넣는 걸 추천)에

우리가 만든 스크립트를 넣어보자.

이제 Dot에 우리가 프리팹화 시킨 점 오브젝트를 넣어주면

실행할 준비는 모두 완성된다.

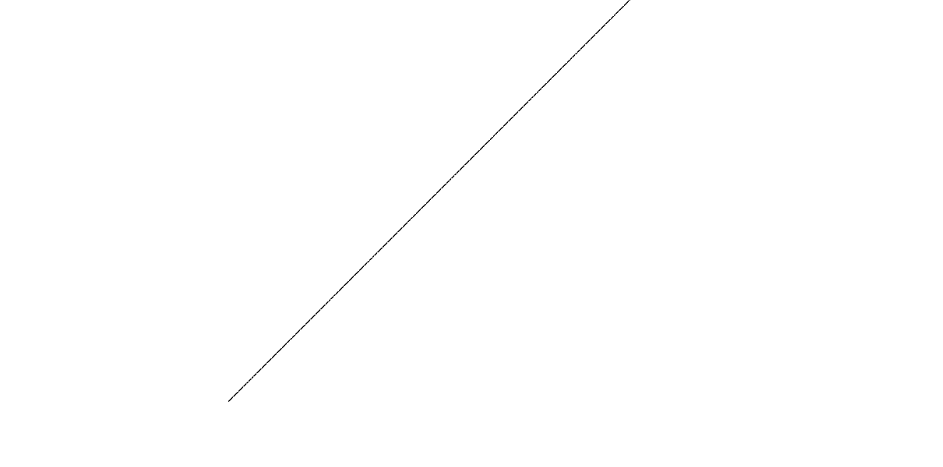

실행시켜 보면?

일차 함수가 잘 나타나는 걸 볼 수 있다.

기울기가 1이었기 때문에

각도는 45도 인걸 볼 수 있다.

---

여기까지 그래프를 그리는 방법이었지만,

사실 여기서 끝난다면 개발자가 아니지 않겠는가?

몇 가지 장난감들을 소개하겠다.



Vector2 linearFunction(float Rotation, float plusY, float X) {
        float Y;
        Y = Rotation * X + plusY;
        return new Vector2(X,Y);
    }

    Vector2 quadraticFunction(float a, float b, float c, float X) {
        float Y;
        Y = a*(X*X) + b * X + c;
        return new Vector2(X,Y);
    }

    Vector2 cubicFunction(float a, float b, float c, float d,float X) {
        float Y;
        Y = a*(X*X*X) + b * X * X + c * X + d;
        return new Vector2(X,Y);
    }

    Vector2 SinFunction(float X) {
        float Y;
        Y = Mathf.Sin(X);
        return new Vector2(X * 5 * (Mathf.PI/180),Y) * 5;
    }

    Vector2 CosFunction(float X) {
        float Y;
        Y = Mathf.Cos(X);
        return new Vector2(X * 5 * (Mathf.PI/180),Y) * 5;
    }

    Vector2 TanFunction(float X) {
        float Y;
        Y = Mathf.Tan(X);
        return new Vector2(X * 4 * (Mathf.PI/180), Y * 0.2f) * 7;
    }

독자분들 가즈고 놀라고 여러 가지 함수들을 준비했다.

for(float i = -45 ; i < 45; i += 0.05f) {
            //DrawDot(Dot, cubicFunction(1,4,-3,1,i));
            DrawDot(Dot, linearFunction(1,0,i));
            //DrawDot(Dot, quadraticFunction(1, 4, -3, i));
            //DrawDot(Dot, TanFunction(i));
            //DrawDot(Dot, SinFunction(i));
            //DrawDot(Dot, CosFunction(i));
            //DrawDot(Dot, linearFunction(1, 0, i));
        }

이렇게 만들어진 코드도 주석처리 시켜놨으니

원하는 함수를 보고 싶을 때마다 그 줄의 주석을

풀어서 실행결과를 봐도 좋다.



참고로 Linear은 1차,

Cubic은 2차,

quadratic은 3차(1차는 직선, 2차는 곡선으로 그 모양이 확연히 달라지는데 3차는 어떻게 될지 궁금해서 만들었다),

Sin은 사인함수,

Cos은 코사인 함수,

Tan은 탄젠트 함수이다.



함수 영역 내에서 알아서 배율조절을 해놨으니

편하게 볼 수 있을 것이다.
